Vorteile auf einen Blick
-
Sie haben eine installierte Basis mit 4-Leiter-Geräten und wollen dennoch von den Vorteilen des Liquiline Compact CM82 2-Leiter-Messumformers profitieren (kompakte Bauweise, Memosens-Technologie, Bluetooth, Einsatz in explosionsgefährdeten Bereichen)? Dann ist dieses Bundle genau das Richtige für Sie, denn der Feldanzeiger RIA46 versorgt bis zu zwei CM82-Geräte gleichzeitig mit Strom. So können Sie zwei CM82-Messstellen mit beliebigen Kombinationen von pH-, Redox-, Sauerstoff- und Leitfähigkeitssensoren mit Memosens-Technologie in Ihrer 4-Leiter-Umgebung einrichten.
-
Verwenden Sie den 2-Draht-Messumformer CM82 in einer 4-Draht-Umgebung
Der 4-Draht-Feldanzeiger RIA46 ist dank seiner integrierten Messumformerspeisung in der Lage, einen oder sogar zwei 2-Draht-Messumformer der Liquiline CM82-Serie mit Strom zu versorgen. So können Sie den kompakten und robusten Feldmessumformer perfekt mit Ihrer 4-Draht-Infrastruktur nutzen.
-
Echter Multiparameter-Messumformer mit Memosens-Technologie
Liquiline Compact CM82 ist ein Multiparameter-Messumformer, der pH-, Redox-, Leitfähigkeits- und Sauerstoffsensoren aufnehmen kann. Dank Memosens-Technologie und der automatischen Sensorerkennung können Sie innerhalb von Sekunden abgenutzte Sensoren ersetzen oder zu einem Sensor mit einem anderen Messparameter wechseln.
-
Optionale Bluetooth-Verbindung
Sie können Ihre CM82-Messumformer über eine besonders sichere Bluetooth-Verbindung mit Ihren vorhandenen Smartphones und Tablets verbinden. So können Sie Ihre CM82-Messstellen bequem in Betrieb nehmen und bedienen sowie Messwerte und Sensorinformationen aus der Ferne abrufen. Alternativ zeigt Ihnen das Display des RIA46 die Messwerte der angeschlossenen Sensoren vor Ort an.
-
Visuelle Anzeige der Statusdiagnose
Der CM82-Messumformer ist mit einer rot/grünen LED ausgestattet, die permanent die Diagnoseergebnisse des Messumformers und des angeschlossenen Sensors anzeigt und somit eine schnelle und einfache Statuskontrolle vor Ort ermöglicht.
-
Geeignet für explosionsgefährdete Bereiche
Mit seinen internationalen Explosionsschutzzulassungen, wie IECEx, ATEX und CSA, ist der Liquiline Compact CM82 für den Einsatz in explosionsgefährdeten Bereichen geeignet. Daher ist es möglich, den CM82 in einem Ex-Bereich zu montieren, auch wenn der RIA46 in einem Non-Ex-Bereich installiert ist.
Bundle im Detail
Komponenten und Vorkonfigurationen
-
Komponenten können in dem im Warenkorb enthaltenen Bundle konfiguriert werden
-
Komponenten
1- F
- L
- E
- X
1-Kanal-Messumformer
Liquiline Compact CM82Befestigungen:CM82- _ _ _ _ _ _ _ _ -
2- F
- L
- E
- X
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
| FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
|---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
-
1
-
2
- F
- L
- E
- X
1-Kanal-Messumformer
Liquiline Compact CM82
Der Liquiline Compact CM82 ist der kleinste Messumformer für Memosens-Sensoren. Sein schlankes Gehäuse ist nur 11 cm lang und 2 cm breit – einschließlich eines Anschlusses, an den Sie Ihren Sensor direkt, also ohne Kabel, anschließen können. Dadurch passt er zusammen mit dem Sensor in die meisten Armaturen hinein und könnte nicht einfacher zu installieren sein. Über eine einzigartig sichere Bluetooth-Verbindung können Sie alle nahegelegen CM82-Messstellen auf Ihren Tablets oder Smartphones sehen und sie komfortabel aus der Ferne bedienen.
-
Messprinzip
Potentiometrisch
-
Anwendung
Alle Branchen, unterstützt alle Sensoren mit dem blauen Memosens-Steckkopf, Umwelt
-
Installation
Anschluss von digitalen Sensoren mit Memosens-Protokoll
-
Merkmal
Liquiline CM82 ist ein zweidraht Messumformer für alle Anwendungen in der Prozessautomatisierung
-
Design
Liquiline CM82 ist optional mit Bluetooth ausgestattet für komfortable Bedienung über Smartphone/Tablet
-
Material
Gehäuse, Deckel: Peek 151
Zugentlastung: EPDM
Axialring: Peek 450 G -
Maße
Durchmesser: 18.95 mm (0.75 Zoll)
Länge: 114.7 mm (4.52 Zoll) -
Anschluss
Anschluss von digitalen Sensoren mit Memosens-Protokoll
-
Anschluss-Schutzart
IP67, IP68, NEMA Typ 6
-
Eingang
Einkanal Messumformer
-
Ausgang / Kommunikation
4 ... 20 mA, HART
-
Zusätzliche Zertifikate
CE, CSA C/US GP
-
Messprinzip
Potentiometrisch
-
Anwendung
Alle Branchen, unterstützt alle Sensoren mit dem blauen Memosens-Steckkopf, Umwelt
-
Installation
Anschluss von digitalen Sensoren mit Memosens-Protokoll
-
Merkmal
Liquiline CM82 ist ein zweidraht Messumformer für alle Anwendungen in der Prozessautomatisierung
-
Design
Liquiline CM82 ist optional mit Bluetooth ausgestattet für komfortable Bedienung über Smartphone/Tablet
-
Material
Gehäuse, Deckel: Peek 151
Zugentlastung: EPDM
Axialring: Peek 450 G -
Maße
Durchmesser: 18.95 mm (0.75 Zoll)
Länge: 114.7 mm (4.52 Zoll) -
Anschluss
Anschluss von digitalen Sensoren mit Memosens-Protokoll
-
Anschluss-Schutzart
IP67, IP68, NEMA Typ 6
-
Eingang
Einkanal Messumformer
-
Ausgang / Kommunikation
4 ... 20 mA, HART
-
Messprinzip
Potentiometrisch
-
Anwendung
Alle Branchen, unterstützt alle Sensoren mit dem blauen Memosens-Steckkopf, Umwelt
-
Installation
Anschluss von digitalen Sensoren mit Memosens-Protokoll
-
Merkmal
Liquiline CM82 ist ein zweidraht Messumformer für alle Anwendungen in der Prozessautomatisierung
-
Design
Liquiline CM82 ist optional mit Bluetooth ausgestattet für komfortable Bedienung über Smartphone/Tablet
-
Material
Gehäuse, Deckel: Peek 151
Zugentlastung: EPDM
Axialring: Peek 450 G -
Maße
Durchmesser: 18.95 mm (0.75 Zoll)
Länge: 114.7 mm (4.52 Zoll) -
Anschluss
Anschluss von digitalen Sensoren mit Memosens-Protokoll
-
Anschluss-Schutzart
IP67, IP68, NEMA Typ 6
-
Eingang
Einkanal Messumformer
-
Ausgang / Kommunikation
4 ... 20 mA, HART
-
Messprinzip
Potentiometrisch
-
Anwendung
Alle Branchen, unterstützt alle Sensoren mit dem blauen Memosens-Steckkopf, Umwelt
-
Installation
Anschluss von digitalen Sensoren mit Memosens-Protokoll
-
Merkmal
Liquiline CM82 ist ein zweidraht Messumformer für alle Anwendungen in der Prozessautomatisierung
-
Design
Liquiline CM82 ist optional mit Bluetooth ausgestattet für komfortable Bedienung über Smartphone/Tablet
-
Material
Gehäuse, Deckel: Peek 151
Zugentlastung: EPDM
Axialring: Peek 450 G -
Maße
Durchmesser: 18.95 mm (0.75 Zoll)
Länge: 114.7 mm (4.52 Zoll) -
Anschluss
Anschluss von digitalen Sensoren mit Memosens-Protokoll
-
Eingang
Einkanal Messumformer
-
Ausgang / Kommunikation
4 ... 20 mA, HART
- F
- L
- E
- X

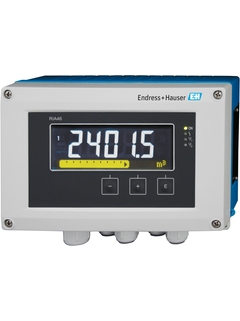

RIA46 Prozessanzeiger mit Steuereinheit
Analoge Messgrößen werden vom Feldanzeiger angezeigt, bewertet und verrechnet. Mit der integrierten Messumformerspeisung können Zweileiter-Sensoren versorgt werden. Die Universaleingänge erlauben den Anschluss von Strom, Spannung, RTDs und TCs. Es können Grenzwerte überwacht und Relais geschalten werden. Über Analogausgänge können Prozesssignale weitergegeben werden. Integriertes Applikationspaket "Differenzdruck" zur schnellen und einfachen Inbetriebnahme bei Differenzdruckanwendungen.
-
Messprinzip
Anzeiger mit Steuerfunktion
-
Messprinzip
Feldanzeiger mit Steuereinheit
-
Funktion
Anzeigen
Stromversorgung
Transmitter Funktion
Trenner
Signaltrennung
Berechnen
Alarmgrenze -
Anzeige
Mehrfarbige Hintergrundbeleuchtung LCD
Weiß/schwarz/gelb
Bargraph
Einheit
TAG
Gefahrwarnung im Klartext -
Spannungsversorgung
20...250V AC/DC
-
Eingang
2 x Universal (U, I, R, RTD, TC)
-
Ausgang
2 x Analog (I, U) 1 x Messumformerspeisung
-
Software Funktionen
Linearisierung
Minimaler Wert pro Kanal
Maximaler Wert pro Kanal
Berechnung
Bandwertüberwachnung -
Zertifikate
ATEX II(1)GD [Ex ia] IIC
CSA General Purpose
CSA AIS, NI/I/2/ABCDEFG/T4
FM AIS, NI/I/2/ABCDEFG/T4
TIIS [Ex ia] IIC
NEPSI [Ex ia] IIC
UK II(1)G [Ex ia Ga] IIC, II(1)D [Ex ia Da] IIIC -
SIL
2
-
Schalttafel
Feld
